HL_OBD_A1

4G北斗定位车载终端HL_OBD_A1,是集定位、跟踪功能与一体化的全新产品,其具有体积小巧、简单易用、操作方便等特点、主要应用于车辆及其他移动物体的定位跟踪服务。适用于汽车租赁、银行信贷、物流运输、企业和公务车管理等等行业领域。

产品描述

  1.产品简介

  4G北斗定位车载终端HL_OBD_A1,是集定位、跟踪功能与一体化的全新产品,其具有体积小巧、简单易用、操作方便等特点、主要应用于车辆及其他移动物体的定位跟踪服务。适用于汽车租赁、银行信贷、物流运输、企业和公务车管理等等行业领域。

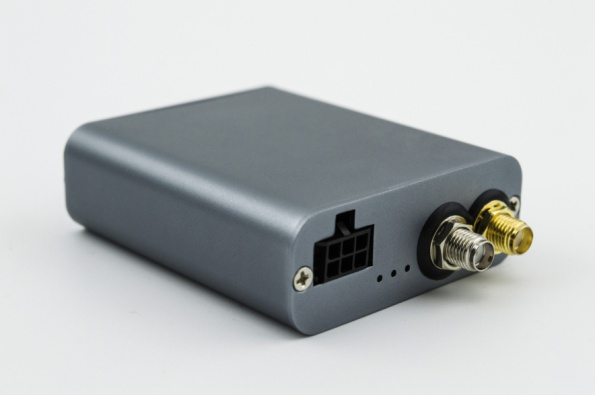

  (1) HL_OBD_A1外观

  (2) OBD转接线束

  (3) BD/GPS天线

  2.产品功能

  ⑴、车辆实时定位信息定时回传

  定位主机按照设定的时间间隔,定时把实时定位状态信息上传至服务器;信息内容包括时间,经纬度,速度,高度,方向和定位时使用的卫星属,DOP值,差分状态和校正时段等等。

  ⑵、定位模式

  支持北斗/GPS双模定位和LBS基站辅助定位,通过空中接口设置为北斗、GPS,北斗和GPS混合定位、基站定位,当终端失去北斗和GPS卫星信号后,自动转到基站定位模式

  ⑶、OBD接口

  通过OBD接口采集的信息:油耗、里程

  ⑷、位置查询

  终端接收到位置查询指令后,返回车辆的当前位置信息。位置信息主要包括:时间、经度、纬度、速度、方位、定位标志、车辆及终端状态等。

  ⑸、参数状态查询

  终端接收到参数状态查询指令后,返回车辆的当前状态信息。状态信息主要包括:位置信息、车辆状态、终端状态、设置参数,里程数等。

  ⑹、版本查询

  终端接收到版本查询指令后,返回车辆的当前版本信息。版本查询包括:终端型号、主芯片类型、软件版本、软件发布时间。

  ⑺、参数设置

  控制指令:修改工作模式,修改上传时间间隔,前置休眠,强制上传位置信息,远程重启、远程升级

  报警设置:超速报警阀值设置。

  ⑻、盲区补传

  当车辆处于4G信号盲区时,终端会根据定时回传时间自动保存位置数据当车辆接收到4G信号以后,终端会自动把盲区时所存储的数据上传

  ⑼、报警

  超速报警、GPS天线开路短路报警、终端主电源断电报警、断电保护:低压报警、断电报警

  ⑽、恢复出厂

  终端复位重启,回复终端默认参数(恢复出厂不会删除上线参数);

  3.技术参数

参数

内容

备注

工作电压

9-36V



工作电流

50mA以下



待机电流

10mA以下



内置锂电池

300mAH

切断电瓶电压可工作2-3小时

工作温度

-20--70℃



工作湿度

5%--95%



定位系统

BD2,GPS,LBS

国产北斗芯片

无线传输模块

4G模块 全网通

支持移动联通电信4G卡

定位精度

水平10米,高程30米



定位灵敏度

跟踪-155bdm

捕获-142dbm



最小上传间隔

1s

可远程修改

时间精度

卫星时间1us同步



执行标准

部标JT8O8北斗通信协议
