HF-RD010-北斗一体机规格书v1,0

HF-RD01一体机内部集成RDSS模块、RNSS B1/GPS L1模块、天线等,该产品集成度高、功耗低、可完整实现RDSS定位、短报文通信功能,并且实时接收RNSS B1/GPS L1卫星导航信号。   HF-RD01一体机体积小巧、功耗低、连接简单、操作方便,非常适应于电力远程抄表及舰船导航及位置上报等大规模应用。
没有此类产品
产品描述

  HF-RD01北斗一体机规格书

  一、 产品简介

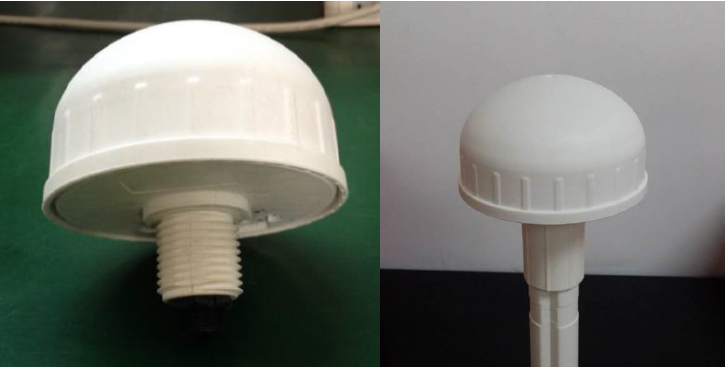

  HF-RD01一体机内部集成RDSS模块、RNSS B1/GPS L1模块、天线等,该产品集成度高、功耗低、可完整实现RDSS定位、短报文通信功能,并且实时接收RNSS B1/GPS L1卫星导航信号。

  HF-RD01一体机体积小巧、功耗低、连接简单、操作方便,非常适应于电力远程抄表及舰船导航及位置上报等大规模应用。

  二、 功能特点

  全天候定位导航双向短报文通信功能;

  支持北斗/GPS双模定位工作;

  RDSS模块、RNSS模块及天线高度集成;

  采用防水设计,可在室外可靠工作;

  提供支架安装方式,便于用户自行安装使用;

  三、 电源接口

引脚

定义

颜色

备注

1

电源正极

最大值:28V

最小值:12V

2

电源负极

GND



  四、 航空头芯线接口定义(RS485/RS232可选)

序号

定义

描述

1

RS485_GND

地,接9芯航空头芯线4

2

VCC

电源接口,输入电压范围12V~28V。

3

VCC

电源接口,输入电压范围12V~28V。

4

GND

5

GND

6

RS485_A

串口通信接口,模组发送数据。

接9芯航空头芯线3,

7

RS485_B

串口通信接口,模组接收数据。

接9芯航空头芯线5

8

NC

NC



  五、SIM卡接口

  用户机要正常使用,必须插入专用的SIM卡。

  SIM卡主要参数:

  卡号:用户卡的唯一识别号码;

  入站频度:用户机在两次发送的最小时间间隔;单位秒;

  最大发送电文BIT数:

  用户机能够一次发送的最大信息BIT数;

  如果用户电文超过最大BIT数,多余的BIT将会被丢弃;

  注意:插卡时必须确认用户机已关机(将电缆从用户机取下)。

  六、系统功能

  1.BD双向定位

  通过用户接口发送命令实现双向定位功能;双向定位需要对卫星发送入站信号,此命令占用用户卡的频度;在本次发送后一个频度时间内的其他入站信号将不被处理;

  如果信号良好,用户机将返回当前用户机所在的位置的经度、维度和高程;

  2.RNSS/GPS定位

  可接受RNSS卫星信号及GPS信号实现实时导航、定位、定时等功能;

  具有RNSS系统、GPS系统和GPS/RNSS兼容定位等三种定位方式;

  3.短报文通信

  本机可以通过用户接口发送命令实现短报文通信功能;需要对卫星发送入站信号,此命令占用用户卡的频度;在本次发送后一个频度时间内的其他入站信号将不被处理;

  发送的电文BIT数不能超过用户机能够一次发送的最大信息BIT数;如果用户电文超过最大BIT数,多余的BIT将会被丢弃;

  4.位置自动上报

  本机可以通过设置上报参数实现用户位置向控制中心上报本机所在的位置;将几个定位位置点打包成短报文,通过短报文向中心发送本机位置;

  位置自动上报由用户机主机自动进行,只需要通过配置即可;

  备注:位置自动上报占用RDSS服务频度。

  七、技术指标规范

  7.1 定位通信模块

  RDSS产品性能指标

接收信号灵敏度

-127.6dBm

发射功率

≥39dBm

通信成功率

≥95%

定位

成功率:≥95%

精度:≤100米

锁定时间

冷启动首捕时间: ≤2 s

失锁重捕时间: ≤1 s

自动定位时间: ≤2 min



  RNSS/GPS主要性能指标

定位精度

水平

≤10m

高程

≤10 m

测速精度

≤1.0m/s

首次定位时间

冷启动

≤35s

热启动

≤2s

重捕获

≤2s

定位输出速率

1Hz

灵敏度

捕获

-144dBm

跟踪

-159dBm



  八、工作环境

  8.1 高低温

  舱外设备:-25℃~+70℃;

  符合船用电子设备高低温标准SC/T7002.2-1992、SC/T7002.3-1992

  8.2 碰撞冲击

  加速度49m/s2、脉冲持续时间11ms;

  脉冲重复频率为60次/min~80次/min条件下碰撞1000次;

  符合船用电子设备碰撞标准SC/T7002.9-1992。

  8.3 振动

  频率1Hz~12.5Hz,位移幅值±1.6mm;

  频率12.5Hz~25Hz,位移幅值±0.38mm;

  频率25Hz~50Hz,位移幅值±0.10mm;

  每个频率范围内持续振动时间不少于15min;

  符合船用电子设备振动标准SC/T7002.8-1992。

  8.4 防盐雾

  +35℃连续雾化24小时;PH值6.5~7.2;

  符合船用电子设备盐雾标准SC/T7002.6-1992。

  8.5 雨淋及溅水

  要求整体水密处理;符合国军标GJB367.2~87;

  8.6 湿热

  相对湿度:93%,温度:40℃,时间:12.5小时;

  符合船用电子设备恒定湿热标准SC/T7002.5-1992;

  8.7 外壳防护

  符合船用电子设备外壳防护标准SC/T7002.10-1992

  九、结构尺寸
